品質 高効率90%-95% 50kw-20MWの電力を持つフランシス水力タービン 20-300mの水力発電プロジェクトのための設計 工場
<
品質 高効率90%-95% 50kw-20MWの電力を持つフランシス水力タービン 20-300mの水力発電プロジェクトのための設計 工場
>

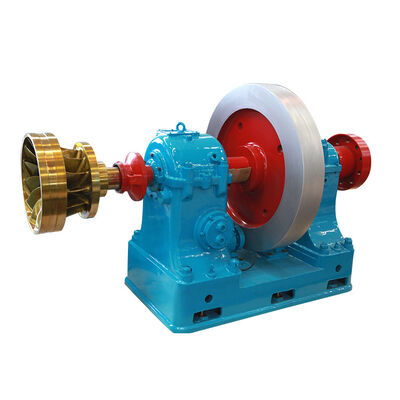

高効率90%-95% 50kw-20MWの電力を持つフランシス水力タービン 20-300mの水力発電プロジェクトのための設計

高効率90%-95% 50kw-20MWの電力を持つフランシス水力タービン 20-300mの水力発電プロジェクトのための設計
200kW発電機タービン - ペルトン、クロスフロー、プロペラ、および高落差用途の反動型 ターゴタービンの概要 ターゴ傾斜ジェットタービンは、高落差で低流量の条件下で動作する発電所向けに設計されています。貯水池から導水管とノズルを通して水が流れ、高速でランナーブレードに当たり、回転エネルギーを生成します。ランナーを通過した後、水は放水路タンクと下流チャネルに排出されます。 20〜200メートルの落差を持つ小規模水力発電所向けに設計されており、このタービンは水力発電機を駆動して電気エネルギーを生成します。ベアリングシェル構造を備えた垂直および水平シャフト構成で利用でき、自動、手動、および電気速度...
Place of Origin:中国
ブランド名:WaWuShan
認定:ISO
モデル番号:SFW-200KW(2000KW)
最低注文数量:1
価格:200000
製品カスタム属性
ハイライト

フランシス 水力タービン 50kw 発電機

,

水平式 フランシス 水力タービン 400V

,

フランシス 水力タービン 20MW 6300V

型番:
ZDJJP-009
出力タイプ:
AC 3 段階
ベアリングサポート:
傘の種類
ローヤリング番号:
1
効率:
90％-95％
電圧:
400V-6300V
頻度:
20Hz、60Hz
タービンタイプ:
フランシス、ターゴ、カプラン、ペルトン
パワーデザイン:
50KWから20MW
水頭部:
20~300m
寿命:
30年
生産能力:
年間200セット
ランナー・ブレード・アングル:
30°
ガイドヴェーンの角度:
45°
シートリングストラットアングル:
35°
材料:
銅
製品説明
200kW発電機タービン - ペルトン、クロスフロー、プロペラ、および高落差用途の反動型
ターゴタービンの概要
ターゴ傾斜ジェットタービンは、高落差で低流量の条件下で動作する発電所向けに設計されています。貯水池から導水管とノズルを通して水が流れ、高速でランナーブレードに当たり、回転エネルギーを生成します。ランナーを通過した後、水は放水路タンクと下流チャネルに排出されます。
20〜200メートルの落差を持つ小規模水力発電所向けに設計されており、このタービンは水力発電機を駆動して電気エネルギーを生成します。ベアリングシェル構造を備えた垂直および水平シャフト構成で利用でき、自動、手動、および電気速度調整システムをサポートしています。
高効率90%-95% 50kw-20MWの電力を持つフランシス水力タービン 20-300mの水力発電プロジェクトのための設計 0
高度なエンジニアリング設計
このタービンは、傾斜したランナーブレード軸を備えており、ユニット軸に向かって角度をなす水の流れを作り出します。溶接された傾斜ボリュートは、水平に対して35°傾斜した12本の支柱を備えた鋳造溶接シートリングに接続されています。
45°傾斜ガイド水機構には、24枚のガイドベーン、伝達コンポーネント、タービン上部カバー、および底部リングが含まれています。ガイドベーンは、水流によって潤滑される木製ベアリングを備えた二重支持対称エアフォイルを備えており、ゴム製のボウルは上部ジャーナルの水の漏れを防ぎます。
ランナーチャンバーは、ダイ鍛造ステンレス鋼から精密溶接されており、内面は仕上げられています。45°の角度で鋳造された10枚のステンレス鋼ブレードは、スクレーパーリレーシステムによって駆動され、最適な性能を得るために30°のブレード回転を可能にします。
主な利点
  • 高効率: 水の流れの運動エネルギーを電気エネルギーに変換し、長期的な経済的リターンをもたらします
  • 低コスト: 従来の水力発電システムと比較して、機器設計の簡素化により、建設、製造、およびメンテナンス費用が削減されます
  • 優れた適応性: 柔軟な設置場所とスケーラブルな機器構成により、多様な地域および電気需要の要件を満たします
製造能力
生産能力 詳細
生産ライン 6
生産機械 40
品質管理 原材料のトレーサビリティ、すべての生産ラインでの検査
QA/QC検査官 4
主な市場 国内（88％）、東南アジア（9％）、南アジア（2％）
主なクライアント 小売業者、エンジニア、メーカー
研究開発
カスタマイズオプション: サンプル処理、グラフィック処理、オンデマンドカスタマイズサービス
R&Dチーム: エンジニア6名（大学院レベル5名、短期大学1名）
イノベーション: 昨年15の新製品を発売
