1500kwフランシス島のハイドロ タービン ブラシレス小さい水タービン電気発電機

1500kWのフレンチス水力タービン ミニ水力発電機 ミニ水力発電所

フランシスタービン ミックスフロータービンと変圧タービンとも呼ばれ,水力発電所では25mから550m,一般的に15〜300mの低,中,高水頭で広く使用されています.利点は安定した動作とコンパクトな構造です. 最も重要なことは,我々が作ったフランシス水力タービンは,

フランシス タービンは,幅広い頭と流量に対応するために設計され得る.これは,高効率とともに,世界で最も広く使用されているタービンとなっています.ペルトンタービンとは異なり フランシスタービンは常に水で満たされているので 最高の状態で動作しますトルビンと出口チャネルは,外側で湖や海面よりも低い場所に配置することができます発泡の傾向を軽減する.

Hongya Power Generating Equipment To Utilities Limitedは,ミニ水力発電機のプロメーカーとして2003年5月に設立されました.会社の総面積は約7万平方メートルです従業員は約200人の労働者で,そのR&Dの部分は25%です.

フランシスタービン,ペルトンタービン,ターゴタービン,カプランタービン,同期発電機,速度調節器,ブラシレス刺激器,水力装置等 20MW未満の装置タービン発電機を搭載する.

HPGEは,小型水力発電事業のコンサルタント,現場管理研究,水力発電事業の管理,水力発電の管理,水力発電の管理,水力発電の管理,水力発電の管理,水力発電の管理など,設備の設計水力発電設備の製造 プロジェクト管理 設置指導 稼働開始 運用指導 水力発電設備の整備

HPGEの製品は中国各地で広く使用されています. 我々は300以上の水力発電所と 600以上のタービン発電機セットを協力しています.トルゴタービン発電機セット中国20以上の州とロシア,ベラルーシ,トルコ,アルバニア,ベトナム,インドネシアなどの国際市場をカバーする地域ネパールラオス,スリランカ,キューバ,ブラジルなど

タービン構造と主要部品の簡潔な紹介

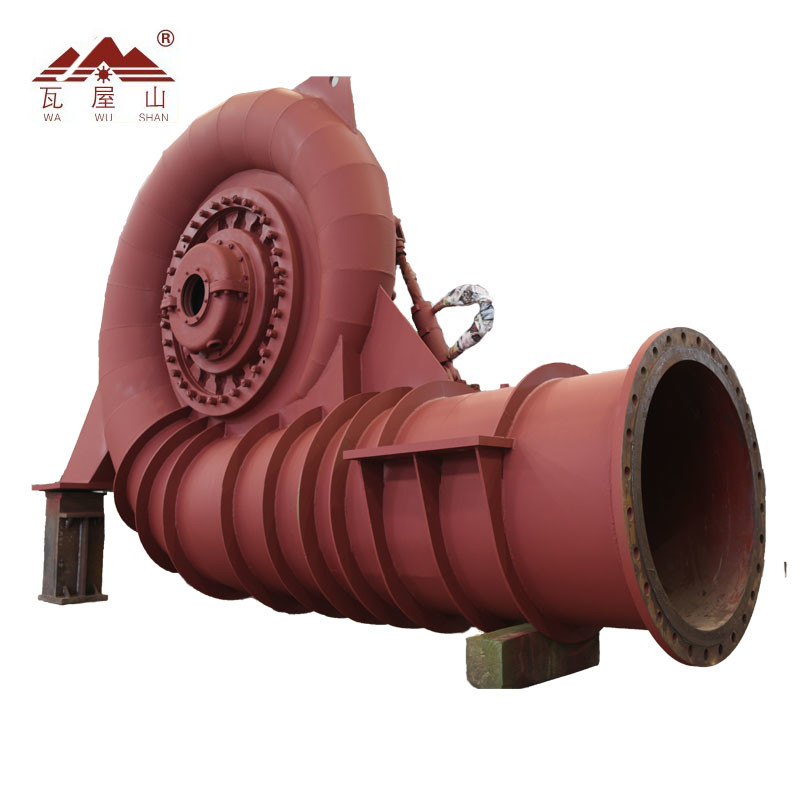

1螺旋状のケース

スパイラルケースは,固いガイドシートで装備された鋳造溶接部品です.水流の渦巻き数になり,ガイドフレーズ装置とランナーに沿って定期的に流れるように水を導く初期に水を満たすときに空気を排出するために,螺旋ケースの上部に空気解消バルブを装備しています.

2タービン配送機

ガイド・ヴァン,ガイド・ヴァン・レバー,シャフト・マッシュ,フロント・カバー,バック・カバーなどからなる.負荷の変動に応じてタービン放出を調整するために水流の渦の数を形成または変更することができます形,寸法,数量および位置は,承認されたモデルタービンに類似しています.動作中に水流が振動を起こさないようにしなければならない.ガイド・シネの距離円の直径は720mmである.ガイド・シネは,完全な開口からほぼ無負荷の開口までの範囲内で,自閉傾向の液圧トルク性能を持っています.ガイド・ブレーンの最大開口は一定の幅を持つ.. ストップブロックは,ガイド・ブレーンごとに装備されており,ガイド・ブレーンは一定の範囲で振動するように制御され,シール・ピンが壊れた場合,他のガイド・ブレーンに衝突しない.ガイド・ブレーンはZG06Cr13Ni4Moで出来ています引導シフトは,それぞれ精密加工されている.隣接するガイド・ブレーンとの接触線は,水漏れを減らすために,閉じる状態のすべてのガイド・ブレーンとの完璧な接触を確保するために完成しなければならない.ガイド・ブレーン・シャフトとディストリビューター・シャフトのベアリングは,自己潤滑滑滑りベアリングであり,ベアリングシューは,鉄筋複合材料を採用している.ガイドシフトレバーの端カバーとボルトを使用して,調整し,前面カバーと裏カバーにそれぞれのガイドシフトの位置を維持する制御リングは鋼板で溶接されています. 制御リングは,鋼板で溶接されています.滑滑性能のある円形導線とワイヤリングプレートは,制御リングの下面に位置しています.制御リングは十分な強度と硬さがあり,サーボモーターの不均衡のストレスのために過剰な屈曲が発生しません.

3ランナー

ランナーは鋳造され,全体として溶接され,冠,バンド,刃は,無垢鋼ZG06Cr13Ni4Moで作られ,カビテーション防止,腐食防止,溶接可能な完璧な性能を持っています.各ランナー・ブレードの形は,標準GB/T 10969に従って加工しなければならない.ランナーは,特殊仕様に従って溶接され,熱処理され,相対的な標準に従って破壊的でない検査を受けます.ランナーは機械加工後に静的バランス試験の対象になります.ランナーに施される水の圧力を減らすために,ランナー冠に10個のΦ24穴が設置されています.

4メインシャフトのシール

メインシャフトのサービスシールメントは,メインシャフトが前蓋を通過する場所に位置するパッケージセットです. サービスシールメントは,近く,摩擦防止,シンプル,観察し,保守し,交換しやすいです.主軸がパッキングと接触する場所にステンレス鋼の着用リングが位置していますパッケージは強化されたPTFEで 摩擦防止,腐食防止です

5主軸の部分

このタイプの水力発電機は4つのフルクルーム構造を採用している.メインシャフトは45%の品質の炭素構造鋼で作られている.ディスク型鋳造フライホイール臨時調整時にユニットを安定させる交換可能なものを満たすためにフラットキーでメインシャフトとランナーを接続します. 簡単にインストールするためにスプリングカップラーでタービンと発電機を接続します.

よくある質問

Q1どちらのタービンを選ぶか?

水源,流量,周波数,必要な総電力

電力網を稼働させても 稼働させなくても 解決策を提案します

Q2,あなたの工場は水力発電のためのすべての設備を提供できますか?

タービン,水力発電機,圧力調節機,タービンホイール,制御パネル,トランスフォーマー,監視システムなど

Q3 水力発電所のEPCはできますか?

設計,製造,建設,製造,運用,検査,整備ランナー交換とタービン/発電機のリフォーム/アップグレード/改良/修理/リフォーム,ベアリングを含む部品やキーパーツの 密封装置の設置に 技術者や作業員を派遣します

Q4 あなたの会社は 貿易会社ですか? それとも製造会社ですか?

私たちは水力タービン発電機のメーカーです 2013年に国際市場を推進し始めました中国の水資源と水力発電が最も発達している地域中国での工場を訪れよう.

Q5 許容可能な MOQ は?

この製品では,私たちの受け入れられるMOQは1セットです.

Q6 配送時間はどれくらいですか?

配達期間は,購入したモデルによって 15 日から 6 ヶ月です.

Q7 あなたの会社には独自の公式ウェブサイトがありますか?

公式サイトで 会社や製品についての詳細をご覧いただけます
