Gird 5000RPMの垂直100mヘッドPeltonハイドロ タービン50HZ
Peltonの縦のハイドロ タービン
,50HZ Peltonのハイドロ タービン
,100mヘッドPeltonのハイドロ発電機

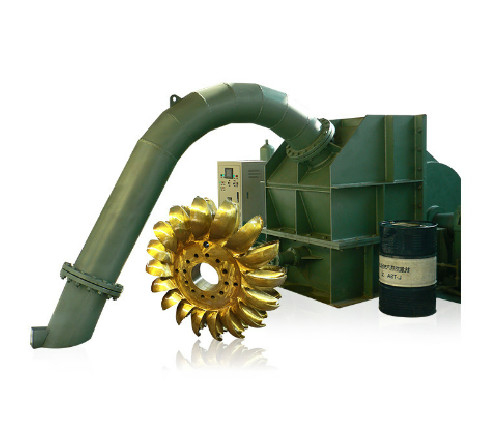

Gird 5000RPMの垂直100mヘッドPeltonハイドロ タービン50HZ
1. ノズルおよび流れの調節装置（やり）
ノズルがランナーに付したベーンか刃に当る水流の運動エネルギーを高めるのに使用されている。
バケツに当る水の量はやりによって制御される。やりはノズルの中にランナーの刃に当る水の流れを調整するために取付けられる。やりを含んでいるノズルは次描かれる。
やりはノズルの円錐針である。それは手動ハンドルによってまたは自動的に軸方向で作動する。
やりが後退する時、やりが先に押される時水増加の流動度、および、水減少の流動度。
2. 車輪およびバケツ
ランナーはタービンの回転部品である。それは周囲のまわりで固定されるいくつかの均等に間隔をあけられたバケツが付いているディスクである。
バケツは2つの半球ボールから一緒に結合したなされる。各バケツはダイバーターと呼ばれる2つの半球ボール間の壁を備えている。
ディバイダーは2つの等しい部にバケツに当る水のジェット機およびバケツの外の縁からの水シュートのジェット機を裂く。
バケツは水の流れがバケツに当り、160から170度を逸らすように設計されている。
Peltonのタービンの刃は鋳鉄、投げられた鋼鉄、青銅またはステンレス鋼から成っている。

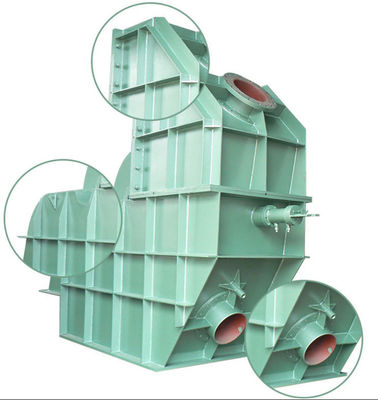

3. 包装
それは道に水を流出させるはねかけることおよび助けからの水を保つ。それはまたあらゆる事故の場合には保護として機能する。
1000kw Peltonのハイドロ発電機の包装は鋳鉄またはプレハブの鋼板である。
4. 壊れたジェット機
水の流れがやりを先に押すことによって完全に止まるとき、ランナーに当る水の量はゼロになる。しかしランナーの慣性が原因で、ランナーは動き続ける。
最も短く可能な時間のランナーを停止するため、小さいノズルは刃の後方に水を指示すればある。タービン車輪を停止するのに使用されるこのタイプのウォーター ジェットが壊れ目のジェット機と呼ばれる。
指定
| 名前 | Peltonの水力電気タービン発電機 |
| 水頭部 | 100m |
| 水流 | 0.9 mの³ /s |
| 容量 | 700のKW |
| 頻度 | 50HZ |
| 発電機の電圧 | 400V |
| レイアウト パターン | 垂直 |
| 物質的（刃） | ステンレス鋼ZG0Cr13Ni4Mo |
| 刺激 | ブラシレス |
| 発電機の絶縁材 | F/F |
| 寿命 | 50年 |
私達は処理機械およびテスト機械を含む製造業者プロセスのための100台以上のセット機械を得る。私達は20MWの下で製造業者のフランシス水車、peltonのタービン、turgoのタービン、単位のタービン発電機 セット容量のカプラン タービン、同期発電機、速度知事、ブラシレスexcitor、油圧ハードウェア等できる。
-
