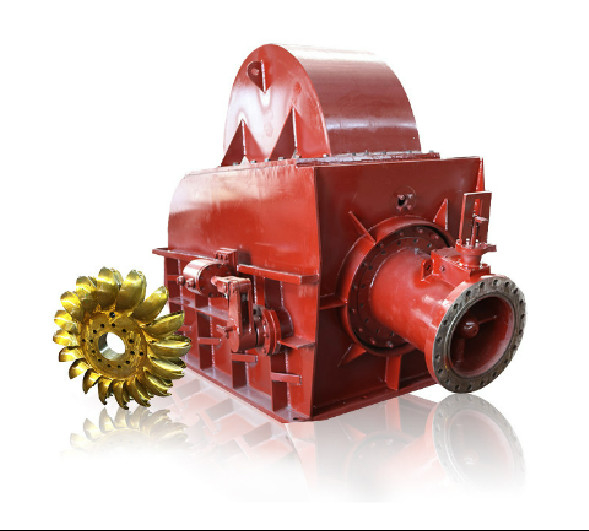

格子500RPMを離れた小型水頭部250mハイドロPeltonのタービン60HZ
250mハイドロPeltonのタービン
,格子ハイドロPeltonのタービンを離れて
,60HZ Peltonの車輪のタービン
Gird 500RPM Peltonの車輪のタービンを離れた小型水頭部250mハイドロPeltonのタービン60HZ
1. 調整の整理（やり）ノズルを通して出し、流れなさい
ノズルがランナーに付したベーンか刃に当る水流の運動エネルギーを高めるのに使用されている。
バケツに当る水の量はやりによって制御される。やりはノズルの中にランナーの刃を打つ水の流れを調整するために取付けられる。やりを含んでいるノズルは次描かれる。
2. ランナーおよびバケツ
ランナーはタービンの回転部品である。それは周囲のまわりで固定されるいくつかの均等に間隔をあけられたバケツが付いているディスクである。
バケツは2つの半球ボールから一緒に結合した成っている。各バケツはダイバーターと呼ばれる2つの半球ボール間の壁を備えている。
ディバイダーは2つの等しい部にバケツに当る水のジェット機を裂き水のジェット機はバケツの外の端から出る。
| CJA237/475 Peltonのタービン発電機の単位 | 発電機 | 単位の出力（kw） | |||||
| タービン | |||||||
| タイプ | 水頭部（m） | 排出（mの³ /s） | 出力（kw） | 速度（r/min） | タイプ | 容量（kw） | |
| CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | SFW320-8/850 | 320 | 358.3 |
| 220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
| 240 | 0.254 | 502 | SFW500-8/850 | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | SFW500-6/850 | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | SFW630-6/990 | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | SFW630-6/990 | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | SFW160-8/650 | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | SFW200-8/740 | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | SFW200-8/740 | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | SFW250-8/740 | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | SFW250-8/740 | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | SFW250-8/740 | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | SFW320-6/740 | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | SFW320-6/740 | 320 | 345.5 | ||
| 500 | 0.119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0.131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0.141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0.261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0.271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0.28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0.289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0.298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0.307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0.315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | SFW1250-6/1180 | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | SFW1250-6/1180 | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | SFW1250-6/1180 | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | SFW1600-6/1180 | 1600 | 1465.1 | ||
限られる実用性へのHongyaの発電装置は楽山大仏のような多くの有名な観光地に閉まる。総会社の土地は約70000平方メートル、構造の部品35000平方メートルである。従業員はR & Dの部品が25%の約200人の労働者である、
-
