水力発電所のための100kW-200kW小型カプランのタービン ステンレス鋼

100kW~200kW小型ハイドロ力のSタイプのカプラン タービン小さい水タービン

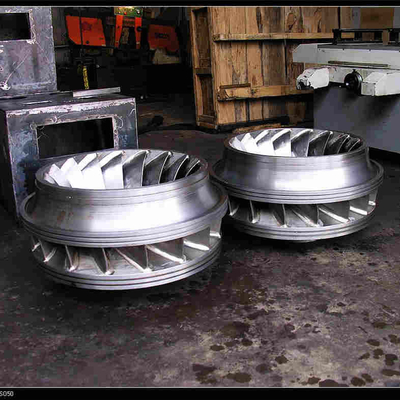

カプラン タービンは干潮頭部へ3-45メートル、そして普通固定刃および調節可能な刃のタービンに分けられるある特定の大きい流れと一種のタービン スーツ、である。主要なコンポーネントを含む:ランナー、草案の円錐形、水部屋、案内羽根、軸受けおよび主要なシャフト。螺線形の場合は鋼鉄または具体的であることができる。私達が製造してもいいランナーの直径は80cmから定格出力50Kwに20Mwとの4metersに、ある。

普通タービン単位縦シャフトの整理であるため。とにかくと同じまたは別のシャフトが、装備されている発電機それらは同じ回転速度を共有する。特に要求されたら、速度の増加ギヤはより小さいタービンと発電機の間で発電機のサイズ装備できる。

Ø適した水頭部:3-45m;

Øの出力規模:100Kw -30Mw;

Øのランナーの直径:80cm -400cm;

Øのランナー材料:ステンレス鋼;

Øの整理のタイプ:垂直;

ある特定の小さい流れを用いる頭部100から1000のメートルにおよび水をまくペルトンのタービン スーツ。それは縦および横の整理、1つから6までノズル数できた。広い流れの高性能の地域の特徴が付いているペルトンのタービン。それは評価される流れの10%のタービンを始めることができる。1-2のノズルが付いているペルトンのタービンは通常横の整理を採用するが、ノズルのペルトンの多数のタービンは縦の整理を採用する。ペルトンのタービン単位は世界中山岳地帯で乱暴に、単純構造、より少ない投資、高性能および信頼できる長い耐用年数までに有名使用され。

Ø適した水頭部:80-1000m;

Øの出力規模:50Kw -20Mw;

Øのランナーの直径:55cm -230cm;

Øのランナー材料:ステンレス鋼を投げるか、または造った;

Øの整理のタイプ:縦および横;

Øのノズル数:1-6;

フランシス水車は頭部20-300metersに水をまくタービン スーツのそしてある特定の適した流れを用いる種類である。

それは縦および横の整理に分けることができる。フランシス水車に高性能の、小型および信頼できる構造の利点がある。

横のフランシス水車の単位は、横のシャフトと、2つか3つのサポートであることができる。1つの階段整理は普通であるかどれ。単純構造、より容易な維持管理。

縦シャフト、金属の螺線形の箱または具体的な螺線形の場合が付いている縦のフランシス水車の単位。調節可能な案内羽根および滞在リング等部品によって、スーツは大きいランナーの直径により1000mmのある。私達のエンジニアはあなたのハイドロ電力プロジェクトに最も適したフランシス水車を選ぶ。

Ø適した水頭部:20-300m;

Øの出力規模:50Kw -50Mw;

Øのランナーの直径:35cm -250cm;

Øのランナー材料:ステンレス鋼;

Øの整理のタイプ:縦および横;

ハイドロ タービン発電機はハイドロ タービンによって直接的または間接的に運転される。回転速度は横および縦の整理を用いる1500r/minよりより少なく、ある。ブラシレスおよび静的なケイ素のタイプとの刺激モード。固定子、回転子、基礎フレーム、軸受け、刺激モーターか収集リングを含む部品。400Vからの13.8KVへの出口の電圧、および頻度は50Hzまたは60Hzの50Kwからの50Mwへの出力であることができる。私達の発電機は信頼できる高性能製造でありテストはすべて関連IECの標準に続く。

Øの頻度:50または60Hz;

Øの電圧規模:0.38-13.8KV;

Øの整理:縦および横;

Øの速度の規模:93.75-1500r/m;

Øは力率を:0.8 – 1;

Øの絶縁材のレベル:F/F;

Øの出力規模:50Kw- 50Mw
