詳細情報 |
|||
| ランナー: | ステンレス鋼 | 案内羽根: | ステンレス鋼 |
|---|---|---|---|
| ノズル: | 多 | レイアウト: | 縦か横 |
| 効率: | 85%-95% | ランナーの直径: | 1.4m |
| 回転: | 750rpm | 電圧: | 6300V |
| ハイライト: | 750RPM水力電気ペルトンのタービン,ペルトンの水力電気タービン3500kw,3500kw油圧タービン発電機 |
||
製品の説明
水力発電所のための横の1500kw ペルトンのハイドロ タービン
概観
ペルトンのタービンは2つの台紙のタイプの高水頭部の場所のために適している横および縦を備えている。
出力~20までMWのための複数のジェット機のコレクターがとランナーの直径4mまでが装備されている縦シャフト機械。
横のシャフトの1-2台のジェット機が付いているシングルまたはダブルのランナーのペルトンのタービン。これらのタービンは最も低い排出と経済的に作動する。

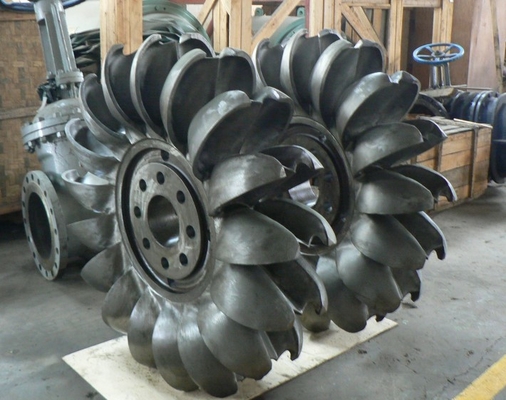

2つの別々のたがによって支えられてバケツがHongyaのランナーの設計は、バケツの固定で圧力を最小にし、点検およびmaintenaqceを減らす
費用および増加する植物のaailability
タービンは85の構造採用される°/55の°の注入管。タービンおよびレベルの多様な管の入口の下方部分はΦ600球弁（拡張の管は含んでいた）、注入管の配管システム、アセンブリ、タービン ハウジングのアセンブリ、ランナー等から15 °.Turbine成っている形作られる。それは平らなキーによって運転されたボルトによって解決したランナーおよびシャフトのためのフランジの関係採用される。それが発電機の主要なシャフトを取除かないで容易に変えられたランナー維持することができるようにそこにタービン ハウジングの十分なスペースを設計し。ブレーキ ノズルはタービン ハウジングに自己把握球弁によって制御されるために取付けられ。単位は停止するとき、操作に入れることができる。知事はディフレクターの開始と針の打撃間のオン カム関係を保証するために単位の開始そして停止の制御を実現できる。注入管のアセンブリは下記のものを含んでいる:針、ノズル先端リング、注入管、ディフレクター、ディフレクター シャフト等水は注入管、ノズルおよび針等の高速水コラムを形作るノズル先端のリングおよび針の中間から注入するために一周される水道を通る。ランナー バケツおよび水コラムの相互作用によって、水エネルギーは力学的エネルギーになる。タービンのこの主要部分およびランナーはペルトンのタービンの中心になる。負荷拒絶が突然起こるか、または調節の間にの変動しなさい場合ディフレクターが水流をすぐに断ち切るのに使用される。サーボモーターは部分的に開始を作動させ、針の自動的に停止できる。針の移動信号はフィードバック装置を通して知事の変位に知事に送信されるために単位の自動オン カム関係を実現するために送信され。弁を組み立て、維持するために、そこに球弁の出口の延長管をアセンブリの偏差および水圧管の醜状を償うように設計する。
プロジェクトのパッケージ
a. 堤出される文書の証明
b. 権限による文書の聴覚
c. 契約の署名
2. 技術設計
a. 長官からの要求に従う装置の大ぞろいの選択かRunh力の推薦または要求。
b. 全面的なレイアウトの設計および発電所の変数内のすべてのサブシステム。
c. プロジェクトに加わっている人員の選択
d. 検討および承認のための長官への技術的な解決の服従。
3. 装置のPurchase&の交通機関
a.Turboの発電機セットおよび補助システム（ボイラー、凝縮水コレクター、脱気器、高圧および低圧の過熱装置の電力配分システム。等）
b. プロジェクトのすべての建築材、用具、予備品および他の必要
4. 市民構造
a. 発電所の変数内のすべての市民建築工事
5. 操作及び維持
a. 発電所（技術的な勧めること）の操作
b. 定期的なメインテナンスおよび点検
発電所の人員のためのc.Technicalのトレーニング プログラム
d.Generalの分解検査
6. 取付け及びテスト
a. Runh力によって提供されるすべてのシステム及び装置のための取付け及びテスト
b. 発電所のすべてのシステムのnstallation、テスト及び道の操業
c. 全体の発電所の取付け、テスト及び道の操業
7. 予備品の供給
a. 予備品および他のconsumiblesの長期供給。
指定
| 名前 | 3500kw ペルトンのハイドロ タービン |
| 水頭部 | 210m |
| ランナーの直径 | 1.4m |
| 容量 | 1500KW |
| 頻度 | 50HZ |
| 発電機の電圧 | 6300V |
| レイアウト パターン | 横 |
| 物質的（刃） | ステンレス鋼ZG0Cr13Ni4Mo |
| 刺激 | ブラシレス |
| 発電機の絶縁材 | F/F |
| 寿命 | 50年 |
なぜ私達を選びなさいか。
1. 20年間以上の企業の経験、150以上装置の毎年依託を取付ける
2. ワイヤーで縛るために水からの水力発電所に完全な提案を提供しなさい
3. フランス、日本、米国、南アフリカ共和国、スリランカ、イラン、東南アジアのような豊富な外国の発電所のプロジェクト実現の経験
4. 電圧400V、6.3KVのハイドロ発電機の設計そして製造。容量は400Vの1000kwを超過する
FAQ
1. 商事会社または製造であるか。
私達はあなたがあなたが私達についての詳細を知っている私達の工場に運転する2時間を、支払う訪問を取る四川にShuangliu空港に達した後20年間以上の経験のハイドロ タービン発電機の製造、私達の工場いるである。
2. どのような水タービンを選ぶ私はべきであるか。
私達は水頭部、流動度、電圧レベル、頻度、オン格子または解決を解決するために以外格子ランニング、あなたからのオートメーションのレベルを知る必要がある
3:水力発電所のためのEPCをすることができるか。
はい、私達は作り出す設計してもいく、装置を取付けるために、科学技術者および労働者を装置を取付けるために急派する。
