詳細情報 |
|||
| 製品名: | 4.5MWのフランシス 水力タービン発電機 | ランナー材料: | ステンレス鋼 |
|---|---|---|---|
| レイアウト パターン: | 横軸 | ガイドベーン: | ステンレス鋼 |
| ランナー径: | 1.5m | 効率性: | 900.9% |
| 水頭部: | 86m | 流れメートル: | 6.67m3 |
| ハイライト: | 4.5MWフランシス島のハイドロ タービン発電機,横のフランシス島のハイドロ タービン発電機,4.5MWマイクロ フランシス水車 |
||
製品の説明

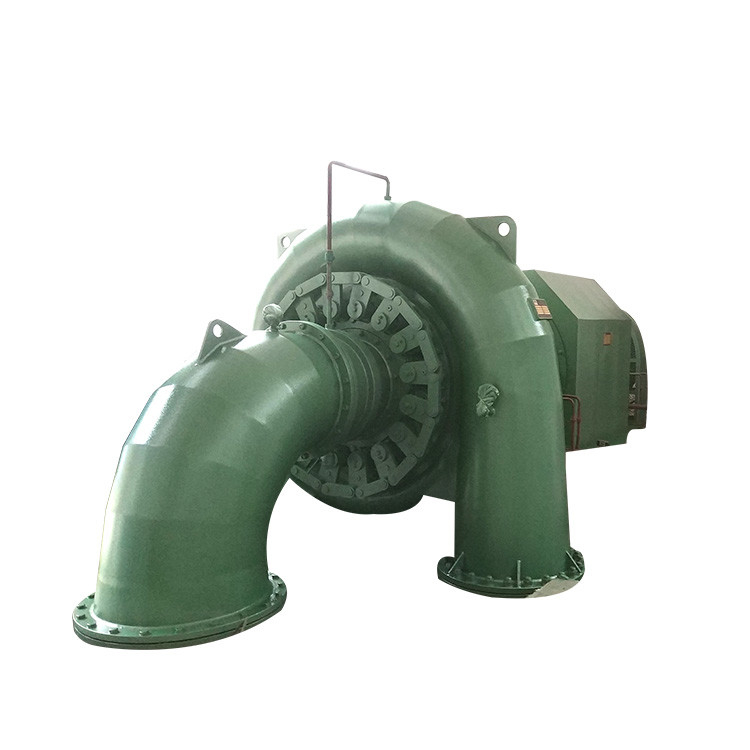

4水力発電所用 フランシス 水力タービン発電機
概要
フレンドリープルトンとカプランの間の大きなギャップを埋め,広く使用されています.彼らは10から600メートルまでの水頭で動作し,主に電気発電に使用されています.水源と流量から計算できます. 通常は10〜700メガワットです.ポンプ式貯蔵システムに最適です. ポンプ式貯蔵システムでは,水力発電機が水力発電機として使用できます.
1水が入るet 部分
水の入口部分はバルブで構成されています. バルブは,必要停止時に静水でユニットを閉じるために使用されます.また,ユニットが緊急状態にあるとき,ユニットを閉じて動態水中の水流を切断するために使用されます.タービン配送機が故障した
2スパイラルケース
スパイラルケースは溶接部品で,固いガイドシートで装備されています.水流の渦巻き数になり,ガイドフレーズ装置とランナーに沿って定期的に流れるように水を導く初期に水を満たすときに空気を排出するために,螺旋ケースの上部に空気解消バルブを装備しています.
3タービン配送機
ガイド・ヴァン,ガイド・ヴァン・レバー,シャフト・マッシュ,フロント・カバー,バック・カバーなどからなる.負荷の変動に応じてタービン放出を調整するために水流の渦の数を形成または変更することができます制御リングは鋼板で溶接されている. 制御リングは,鉄板で溶接されている. 制御リングは,鉄板で溶接されている. 制御リングは,鉄板で溶接されている.滑滑性能のある円形導線とワイヤリングプレートは,制御リングの下面に位置しています.制御リングは十分な強度と硬さを持ち,サーボモーターの不均衡のストレスのために過剰な屈曲が発生しません.反重量は反重力のサポートに位置しています.サーボモーターが故障した場合逆重量は重力によって導航板を閉める.
4ランナー
ランナーは,水エネルギーを機械エネルギーに変換するタービンの心臓です.バンドと刃は,無垢鋼ZG06Cr13Ni4Moでできています.耐腐蝕性,溶接性. ランナーは加工後に静的バランステストの対象となります.ランナー冠の穴は,水によってランナーに施された圧力を軽減することができます.
5設計管の組成
抽出管組は,抽出管の肘と抽出管のコーンで構成されています. 下流に水の流れを導いて,吸い上げの高さでの水の流れの潜在的なエネルギーを利用します.ランナー出口で流量の主要な動力エネルギーを拡散によってリサイクルするすべての接続フレンズは密封され,吸気管の浸水深は,吸気管に空気が入るのを防ぐために30cm未満でなければならない.
6圧力計と真空計
圧力計は螺旋型ケースに設置され,螺旋型ケースの圧力を観測する.
圧力計は,真空の度合いを観測するために,抽出管の肘部に設置される.管を閉じて開けるため,圧力計と真空計のパイプにバルブを装備しなければならない.
仕様
| 名前 | 1200kWの水力タービン発電機 |
| 水頭 | 67m または オーダーメイド |
| ランナー直径 | 2.28m |
| 容量 | 800KW |
| 頻度 | 50HZ |
| 発電機の電圧 | 400V |
| レイアウトパターン | 横軸 |
| 材料 (刃物) | ステンレス鋼 ZG0Cr13Ni4Mo |
| ワクワクする | ブラシなし |
| 発電機の隔離 | F/F |
| 寿命 | 50年 |
なぜ我々を選んだの?
1業界で20年以上の経験があり,毎年150台以上の機器を設置し
2水から電線まで 水力発電所の完全な提案を提供
3フランス,日本,米国,南アフリカ,スリランカ,イラン,東南アジアなど,豊富な外国発電所のプロジェクト実施経験
4400Vの電圧を持つ水力発電機の設計と製造6.3KV. 400Vで1000kwを超える
よくある質問
1取引会社ですか? それとも製造会社ですか?
私たちは水力タービン発電機製造会社です 20年以上の経験があります 私たちの工場は四川にあります シュアンリウ空港に到着してから 2時間運転します私たちの工場を訪問してください あなたは私たちのことをもっと知るでしょう.
2水力タービンの種類は?
水源,流量,電圧レベル,周波数,オン・グリッドまたはオフ・グリッドの走行,自動化レベルをあなたから解明する必要があります
3水力発電所のEPCは?
そう,私たちは設計,生産,設備を設置することができます,我々は技術者と作業員を派遣します.
