1200kWフランシスタービン水力発電所

概要

フランシスタービンは、ペルトンとカプランの間の大きなギャップを埋め、広く使用されています。水頭10〜600メートルの範囲で動作し、主に発電に使用されます。出力は水頭と流量から計算でき、通常10〜700メガワット以上になります。他の水力タービンに対するフランシスタービンの明確な利点の1つは、ウォーターポンプとしても使用できることです。これにより、揚水発電システムに最適です。

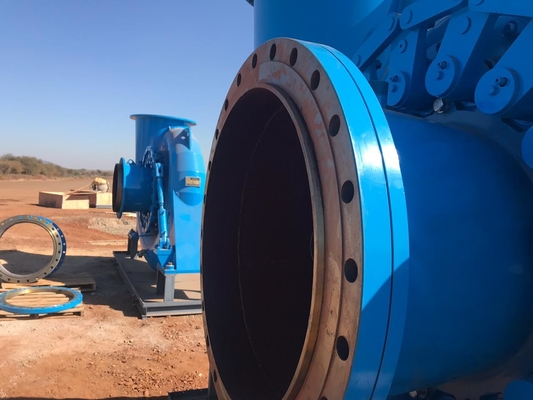

1. 水入口部分

水入口部分は、接続パイプ、タービン入口バルブ、および伸縮継手から構成されています。タービン入口バルブは、停止が必要な場合に静水中でユニットを閉じるために使用され、緊急時やタービンディストリビュータが故障した場合に、動水中でユニットを閉じ、水の流れを遮断するためにも使用されます。伸縮継手は、設置誤差を補正し、メンテナンスを容易にするために使用されます。排水バルブは底部にあります。接続パイプの一端はタービン入口バルブに接続され、もう一端は発電所のパイプに接続されています（現場で溶接）。

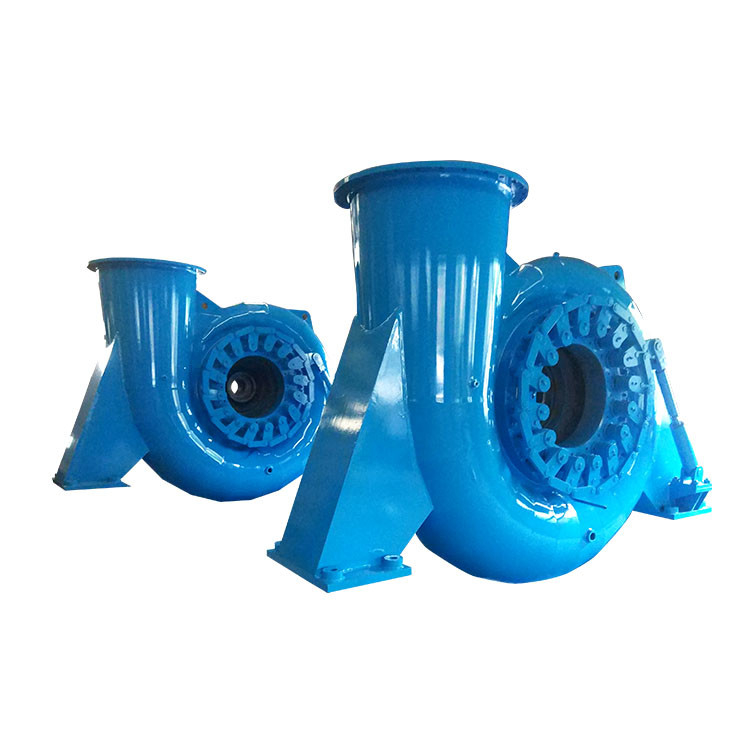

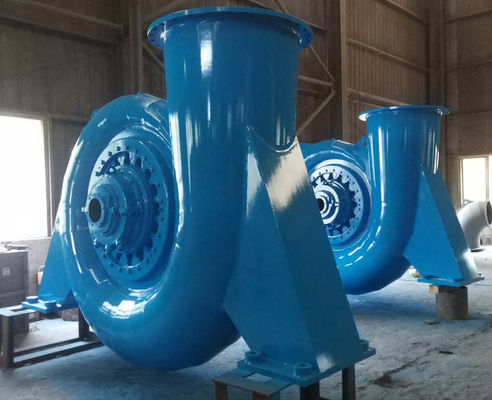

2. スパイラルケーシング

スパイラルケーシングは溶接部分で、固定ガイドベーンが装備されています。スパイラルケーシングは、水の流れを渦状にし、周囲に沿ってガイドベーン装置とランナーに水を規則的に流れるようにします。最初に水を入れるときに空気を排出するために、スパイラルケーシングの上部に空気抜きバルブが装備されています。

3. タービンディストリビュータ

ガイドベーン、ガイドベーンレバー、シャフトスリーブ、フロントカバー、バックカバーなどで構成されています。負荷の変動に応じて、水の流れの渦の数を形成または変更して、タービンの排出量を調整できます。また、通常時および緊急時のシャットダウンにも使用されます。16個のガイドベーンの形状、寸法、数量、位置は、受け入れられたモデルタービンと同様であり、運転中に水の流れが振動を引き起こさないようにする必要があります。ガイドベーンの間隔円の直径は860mmです。ガイドベーンは、全開から無負荷に近い開口までの範囲で、自己閉鎖傾向の油圧トルク性能を備えています。ガイドベーンの最大開口部は、一定のマージンを持つ必要があります。各ガイドベーンにはストップブロックが装備されており、ガイドベーンは一定の範囲でスイングするように制御でき、せん断ピンが破損し、ガイドベーンとガイドベーンレバー間の摩擦装置が使用できなくなった場合でも、他のガイドベーンと衝突することはありません。ガイドベーンはZG230-450でできており、交換可能です。各ガイドベーンは正確に機械加工されており、隣接するガイドベーンの接触線は、水の漏れを減らすために、閉鎖状態ですべてのガイドベーンが完全に接触するように仕上げる必要があります。ガイドベーンシャフトとディストリビュータシャフトのベアリングは自己潤滑スライドベアリングです。ベアリングシューは鋼製の複合材料を採用しています。ガイドベーンレバーエンドカバーとボルトを使用して、各ガイドベーンの位置をフロントカバーとリアカバーに調整し、維持します。シールは、流れを遮断するために上部ガイドベーンシャフトに配置されています。コントロールリングは、鋳鋼全体でできています。円形配線板は、コントロールリングの外周に配置されています。コントロールリングは十分な強度と剛性があり、サーボモータのアンバランスな応力による過度の曲げは発生しません。

4. ランナー

ランナーはタービンの心臓部であり、水のエネルギーを機械的エネルギーに変換できます。ランナーは全体として溶接されており、クラウン、バンド、ブレードは、耐キャビテーション性、耐食性、溶接性に優れたステンレス鋼ZG0Cr13Ni4Moでできています。クラウンとバンドは、水の漏れを減らすためにギャップタイプのシールを採用しています。各ランナーブレードの形状は、標準GB/T 10969「水力タービンの水路コンポーネントの仕様」に従って機械加工する必要があります。ランナーは、特別な仕様に従って溶接および熱処理され、ASME規格に従って非破壊検査を受けます。ランナーは、機械加工後に静的バランス試験を受けます。ランナーが水から受ける圧力を軽減するために、16個のφ22の穴がランナークラウンに配置されています。

仕様

なぜ私たちを選ぶのか？

1. 20年以上の業界経験があり、毎年150を超える機器を設置・試運転しています

2. 水からワイヤーまでの水力発電所の完全な提案を提供します

3. フランス、日本、米国、南アフリカ、スリランカ、イラン、東南アジアなど、豊富な海外発電所プロジェクトの実施経験

4. 電圧400V、6.3KV、容量1000kwを超える水力発電機の設計と製造（400V）

よくある質問

1.あなたは商社ですか、それともメーカーですか？

私たちは20年以上の経験を持つ水力タービン発電機のメーカーです。私たちの工場は四川にあり、双流空港に到着してから車で2時間です。私たちの工場を訪問すれば、私たちについてもっと知ることができます。

2.どのような水力タービンを選ぶべきですか？

ソリューションを検討するために、水頭、流量、電圧レベル、周波数、系統連系または系統非連系運転、自動化レベルを知る必要があります。

3：水力発電所のEPCを行うことはできますか？

はい、機器の設計、製造、設置を行うことができます。技術者と作業員を派遣して機器を設置します。
