垂直ペルトンタービン

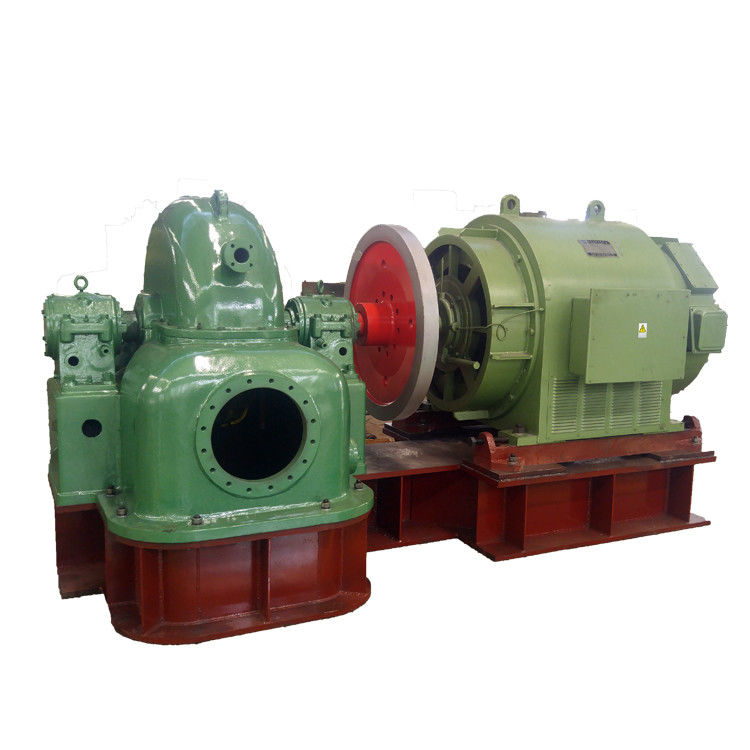

マイクロ水力発電所用垂直300kwペルトン水力タービン発電機

シングルノズル垂直ペルトンタービンマイクロミニ小型水力フランシス ペルトン ターゴ カプラン水力水力タービンパー

概要

ペルトンタービンまたはペルトンホイールは、水力発電所で頻繁に使用されるタービンの一種です。これらのタービンは、一般的に1000メートルを超える落差のある場所で使用されます。

発電に使用する場合、通常、ペルトンタービンより高い場所に貯水池があります。その後、水は水圧管を通って、加圧された水をタービンに導入する特殊なノズルに流れます。圧力の不規則性を防ぐために、水圧管には、圧力を変える可能性のある水の急激な変動を吸収するサージタンクが取り付けられています。他の種類のタービンとは異なり、ペルトンタービンは反動タービンとして知られています。これは、反動力の結果として動くのではなく、水がタービンにインパルスを与えて動かすことを意味します。

1. ノズルと流量調整機構（スピア）

  ノズルは、ランナーに取り付けられたバケットまたはベーンに当たる水の運動エネルギーを増加させるために使用されます。

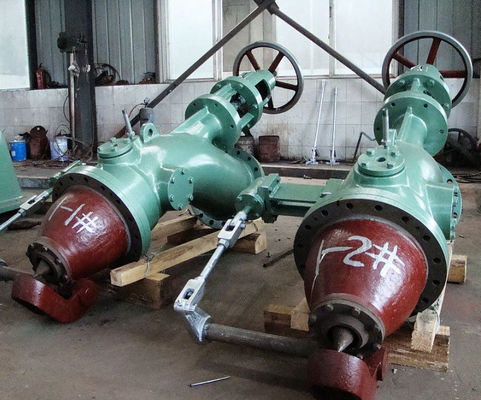

  バケットに当たる水の量はスピアによって制御されます。スピアはノズル内に設置され、ランナーのベーンに当たる水の流れを調整します。スピアを含むノズルを図に示します。

 スピアは、ノズル内に存在する円錐形の針です。手動ハンドルまたは自動的に軸方向に操作されます。

 スピアを後方に動かすと水の流量が増加し、前方に押すと水の流量が減少します。

2. ランナーとバケット

バケット付きのランナーを図に示します。

ランナーはタービンの回転部分です。これは、周囲に均等に配置された多数のバケットが固定された円盤です。

バケットは、2つの半球形のボウルを接合して作られています。各バケットには、2つの半球形のボウルの間にスプリッターと呼ばれる壁があります。

スプリッターは、バケットに当たる水のジェットを2つの等しい部分に分割し、水のジェットはバケットの外縁から出てきます。

バケットは、水のジェットがバケットに当たり、160度から170度の範囲で偏向するように設計されています。

ペルトンタービンのバケットは、鋳鉄、鋳鋼、青銅、またはステンレス鋼でできています。

3.ケーシング:

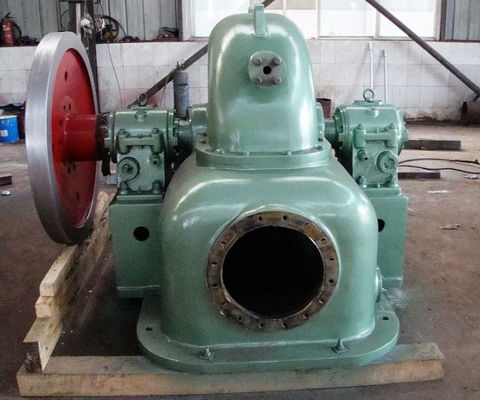

このタービンの外側のカバーはケーシングと呼ばれます。ケーシング付きのペルトンタービンを図に示します。

4. ブレーキングジェット

スピアを前方に押して水のジェットを完全に閉じると、ランナーに当たる水の量はゼロになります。しかし、ランナーの慣性のために、ランナーはまだ動き続けます。

仕様

当社を選ぶ理由

1. 20年以上の業界経験、毎年150を超える設備の設置と試運転

2. 水から電線までの水力発電所の完全な提案を提供

3. フランス、日本、米国、南アフリカ、スリランカ、イラン、東南アジアなど、豊富な海外発電所プロジェクトの実施経験

4. 電圧400V、6.3KVの水力発電機の設計と製造。400Vで1000kwを超える容量

よくある質問

1.あなたは商社ですか、それともメーカーですか？

当社は20年以上の経験を持つ水力タービン発電機のメーカーです。当社の工場は四川にあり、双流空港に到着してから車で2時間です。当社の工場を訪問すれば、当社について詳しく知ることができます。

2.どのような種類の水力タービンを選択すればよいですか？

ソリューションを検討するために、有効落差、流量、電圧レベル、周波数、系統連系または系統非連系運転、自動化レベルを知る必要があります。

3：水力発電所のEPCを行うことはできますか？

はい、当社は設備の設計、製造、設置を行うことができます。技術者と作業員を派遣して設備を設置します。
