詳細情報 |
|||
| ランナー: | ステンレス鋼 | ガイドベーン: | ステンレス鋼 |
|---|---|---|---|
| ノズル: | シングル | レイアウト: | 横軸 |
| 効率性: | 90.0% | ランナー径: | 0.5m |
| ローテーション: | 1000RPM | 電圧: | 400V |
| ハイライト: | 単一のノズルの縦のペルトンのタービン,1000RPM縦のペルトンのタービン,1000RPM ペルトン水タービン発電機 |
||
製品の説明

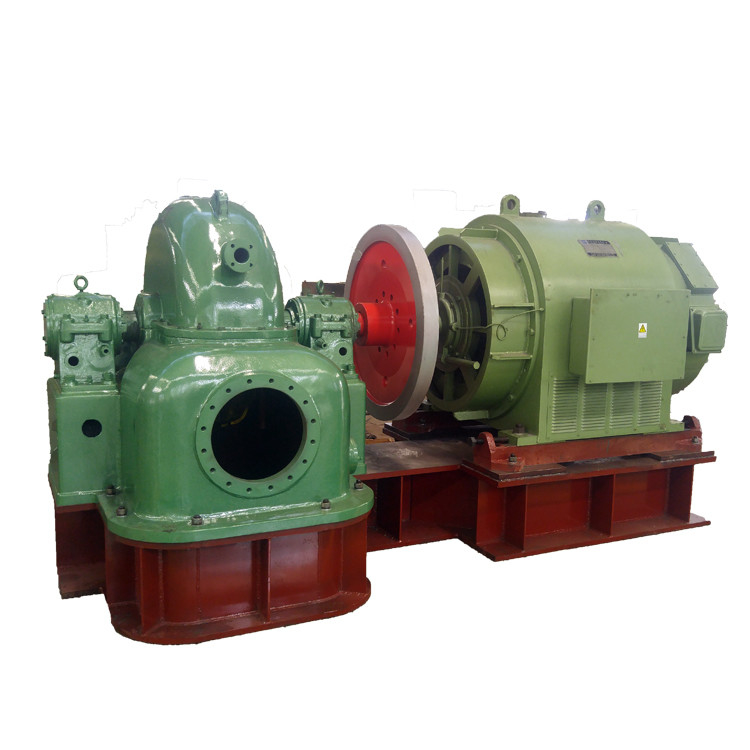

マイクロ水力発電所の垂直300kWペルトン水力タービン発電機
概要
ペルトンタービン (Pelton turbine) は,水力発電所で頻繁に使用されるタービンの一種である.これらのタービンは,一般的に,1000メートル以上の頭を持つサイトに使用される.
発電に使われる場合,通常ペルトンタービンの上にある水貯蔵庫がある.水はその後,プーンストックを通って,タービンに圧縮水を導入する特殊なノズルに流れます圧力の不規則性を防ぐために,ペンストックは圧力を変化させるような急激な水の変動を吸収する電圧タンクを装備しています.反応タービンである他のタイプのタービンとは異なりこれは単に,反応力によって動く代わりに,水がタービンに何らかの衝動を作り出すことを意味します.
1噴嘴と流量調節装置 (槍)
ノズルは,ランナーに付着したバケツやバネに衝突する水の運動エネルギーを増加させるために使用されます.

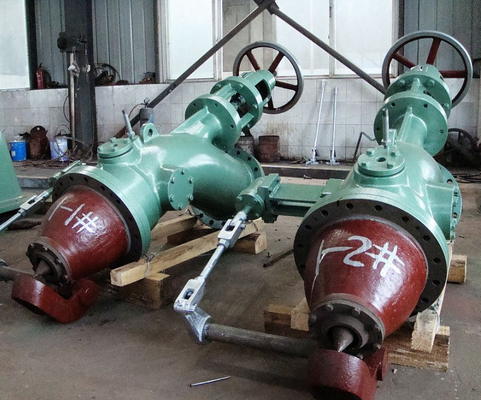

水は水筒に流れる量を 槍で制御します槍は,ノズルの内側に設置され,ランナーの翼に打つ水の流れを調節します下の図には槍を含むノズルが示されています.
槍はノズルの内にある円形の針で,手動車輪または自動で軸方向で操作されます.
水の流れが増加し 前進すると 水の流れが減ります
2ランナーとバケツ
下の図に示されているのは,バケツを持ったランナーです.
ランナーはタービンの回転部分である.周りに数個の均等に隔たれたバケツが固定されている円盤である.
このバケツは2つの半球形ボウルで作られています.各バケツには,2つの半球形ボウルの間にスプリッターと呼ばれる壁があります.
シャッターで水噴出が 2つの等しい部分に分けられ 水噴出がバケツの外側から噴出します
桶は水噴出がボケに衝突して 160度から170度まで傾けられるように設計されています
ペルトンタービンのバケツは鋳鉄,鋳鋼,ブロンズ,不oxidable鋼から作られています
3ケース:

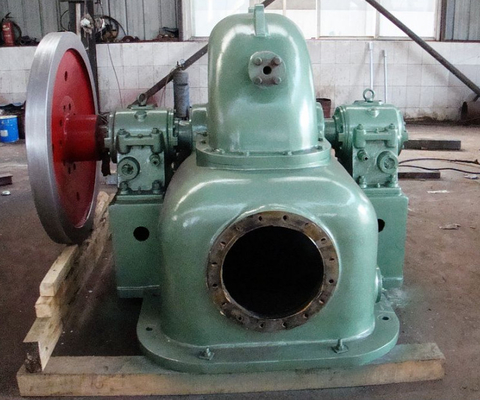

このタービンの外側のカバーは,ハイスと呼ばれる.ハイスのペルトンタービンは,下図に示されています.
4ジェット機を壊す
水流が完全に閉じると ランナーに水が当たるのはゼロになりますしかし,まだランナーはランナーの慣性のために移動し続けています.
仕様
| 名前 | 300kWのペルトン水力タービン発電機 |
| 水頭 | 100m |
| ランナー直径 | 0.38m |
| 容量 | 300KW |
| 頻度 | 50HZ |
| 発電機の電圧 | 400V |
| レイアウトパターン | 垂直 |
| 材料 (刃物) | ステンレス鋼 ZG0Cr13Ni4Mo |
| ワクワクする | ブラシなし |
| 発電機の隔離 | F/F |
| 寿命 | 50年 |
なぜ我々を選んだの?
1業界で20年以上の経験があり,毎年150台以上の機器を設置し
2水から電線まで 水力発電所の完全な提案を提供
3フランス,日本,米国,南アフリカ,スリランカ,イラン,東南アジアなど,豊富な外国発電所のプロジェクト実施経験
4400Vの電圧を持つ水力発電機の設計と製造6.3KV. 400Vで1000kwを超える
よくある質問
1取引会社ですか? それとも製造会社ですか?
私たちは水力タービン発電機製造会社で 20年以上の経験があります 私たちの工場は四川にあります シュアンリウ空港に到着してから 2時間運転します私たちの工場を訪問してください あなたは私たちのことをもっと知るでしょう.
2水力タービンの種類は?
水源,流量,電圧レベル,周波数,オン・グリッドまたはオフ・グリッドの走行,自動化レベルをあなたから解明する必要があります
3水力発電所のEPCは?
そう,私たちは設計,生産,設備を設置することができます,我々は技術者と作業員を派遣します.
